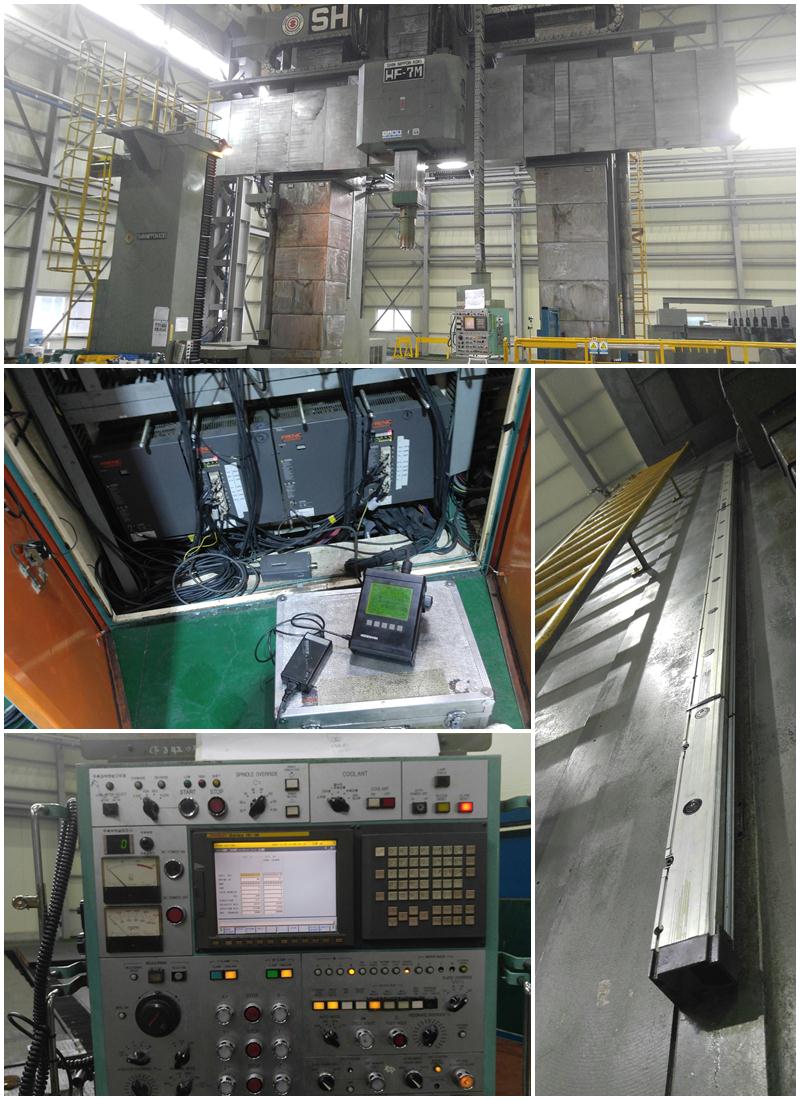

W동기축중 MASTER축의 스케일 헤드의 불량으로 인해 하드디스커넥터 알람이 발생. 하이덴하인 LB326스케일이 설치된 SNK 프레나밀러 시스템 화낙15iM 전장판안의 EXE앞단에서 PWM9으로 신호 점검결과 11upp출력이 되어야하나 6-7upp신호가 출력되고 구간구간 신호가 튀면서 장비상의 ERERR발생됨. 헤드유니트 교체후 신호확인하고 스케일 다시 살렸으나 헤드조립위치가 달라져서 W축 수평이 맞지 않아서 MASTER축에 모터과부하알람이 발생하면서 동기축엑세스에러가 발생함. 그리드쉬프트로 맞추려 했으나 원하는 양 만큼 변하지가 않아서 추후 기계팀과 전기팀의 도움을 받기로 하고 철수함
