HEIDENHAIN [기타장비] 겐추리(gantry) 인가솔(ingersoll) 하이덴하인(Heidenhain) LB326 LINEAR ENCODERS 시스템…
페이지 정보
작성자 관리자 댓글 0건 조회 10,903회 작성일 14-02-24 14:20본문

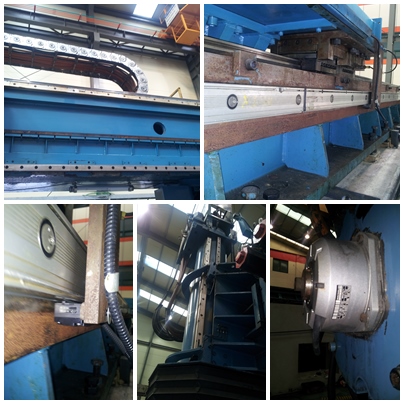

중고수입공작기계를 구입하며 설치과정에서 스케일을 사용가능하기 위하여 신호점검결과 X축 슬래브 스케일에서 신호가 출력되지 않아 점검결과 헤드신호 불량으로 진단되어 헤드교체를 하였으나 스케일의 일부 구간에서 에러 발생하여 내부 스케일 테이프의 상태 불량이 의심되어 세척후 재 조립하기위해 테이프스케일을 하우징에서 빼내려고 하였으나 오랜시간 기름과 함께 하우징에 고착되어 빠지지 않음 멀티섹션하우징의 끝단부터 제거 하여 빼내었으나 하우징1800mm에서 빠지지 않음 결국 테이프스케일과 하우징한개를 포기하고 절단키로함 수입시 스페어로 추가하여 들어온 테이프스케일을 세척 후 하우징재조립후 삽입하여 신호점검결과 양호하게 나옴 exe800 시리즈의 두축중 한축이 불량이어서 exe교체 B축과 C축의 아뎁터케이블에서는 신호가 양호하게 나오나 exe를 거친후 sdu로 들어가는 끝단에서 신호가 출력되지 않아 점검결과 배전반에서 전원이 투입되지 않음이 발견되어 전원투입후 정상신호출력확인함
하이덴하인 LB326헤드 교체
하이덴하인 LB326하우징 1800mm 교체
EXE650 25체배 교체
LB326텐션 교체
