>> 증상 및 처리
후라보링(Floor Boring) X축 원점 고장 치수 0.03~0.05 정도 ON/OFF시 위치 변함.
(기계수리후 스케일 안의 원점도구 위치를 수정하지 않아서 원점이 변하는 것임)
하이덴하인 리니어스케일(리니어엔코더) LB-382 19440mm
하이덴하인(Heaidenhain) 전용체크장비 PWM9으로 최고 Z상(원점) 위치, 크기, 신호 체크후
노이즈(noise check) 장비로 신호확인 및 전기 확인 작업처리
(헤드 교체후 원점도구위치 앞으로 50mm 당겨서 원점 잡음)
하이덴하인엔코더(Heaidenhain Encoders) LB382 , IBV101 체크 후 LB382 HEAD 점검후 헤드 파손으로 교환작업
화낙시스템(FANUC SYSTEM) FANUC 18iMB 사용중

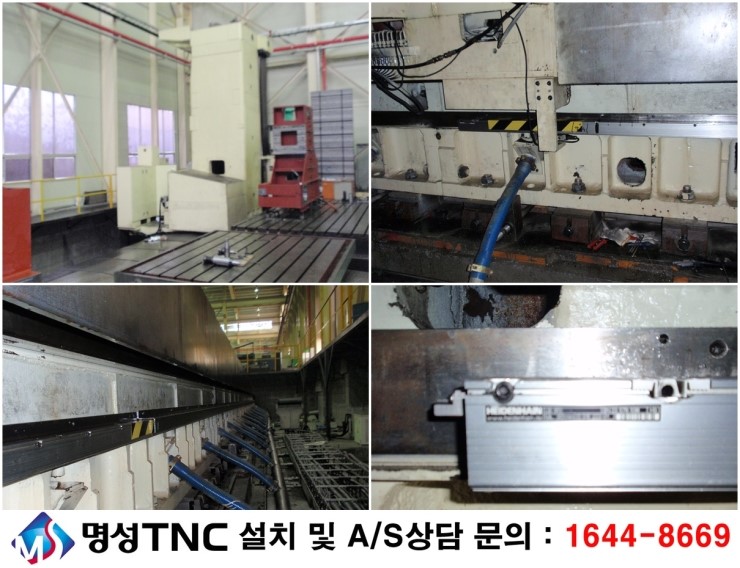

>> 후라보링 X축 원점고장 엔코더 LB382 체크작업 사진입니다.
